Öffentliche Hand · Denkmalpflege

Digitale Bestandserfassung einer historischen Kirche.

Vollständige digitale Bestandserfassung der denkmalgeschützten Salvatorkirche München: georeferenzierte Punktwolke, Grundrisse, Schnitte und Fassaden als Grundlage für die Sanierungsplanung.

Ein denkmalgeschütztes Sakralgebäude mit Kirchturm, Dachflächen und sensiblen Innenräumen vollständig erfassen — inklusive schwer zugänglicher Bereiche — und die Daten so aufbereiten, dass sie als belastbare Planungsgrundlage für die Sanierung dienen.

KundeFreistaat Bayern – Staatliches Bauamt München

StandortSalvatorkirche, München

BrancheÖffentliche Hand · Denkmalpflege

ProjektdatenGesamtes Kirchengebäude inkl. Kirchturm und Dachflächen

Projektdaten4 Grundrissebenen sowie Längs- und Querschnitte

Fassadenansichten im Maßstab 150

Projektbilder – Freistaat Bayern – Staatliches Bauamt München

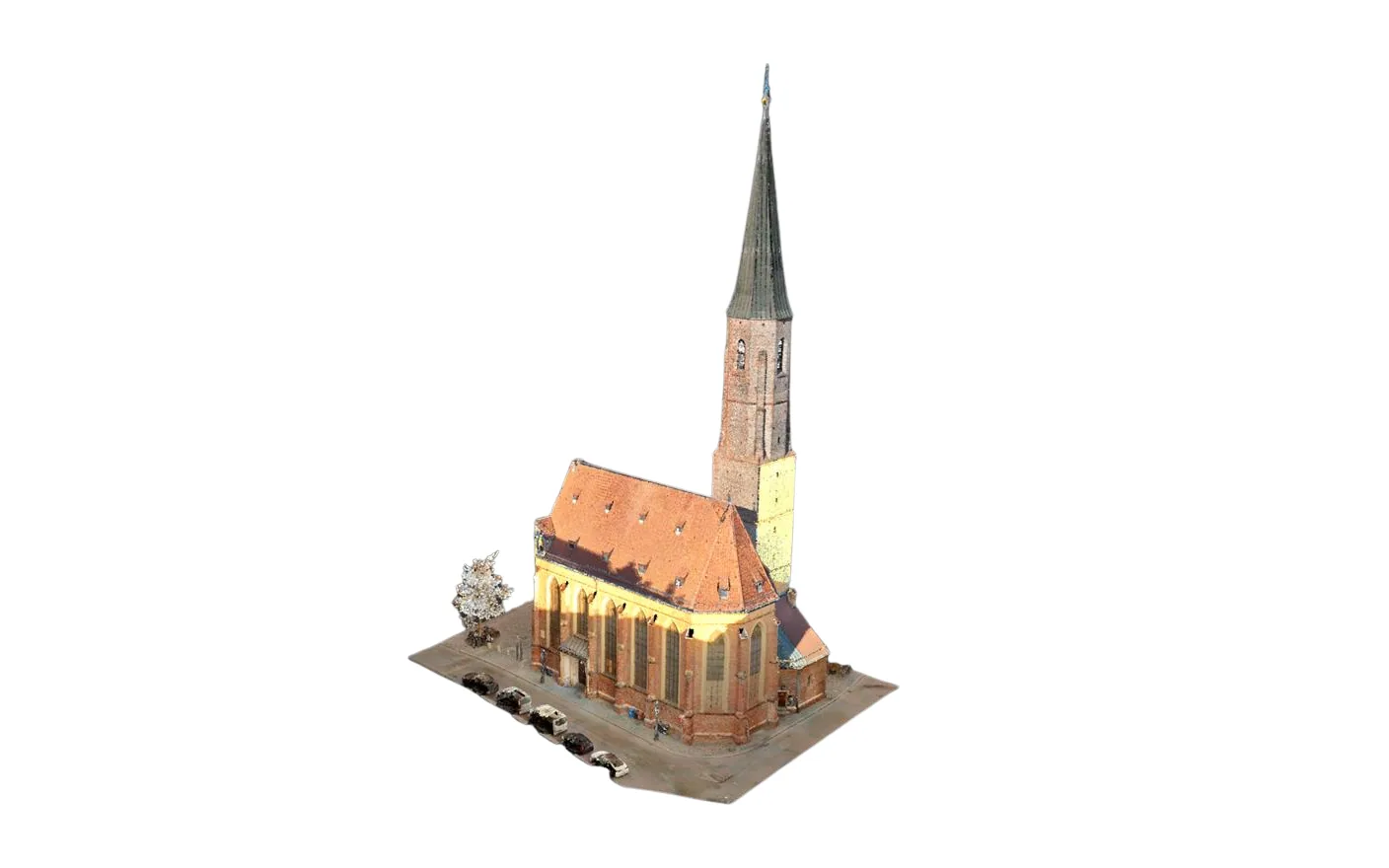

3D-Punktwolke der Salvatorkirche München mit Kirchturm

Anforderungen

Historisches Kirchengebäude vor einer umfassenden Sanierung.
Fehlende digitale Bestandsdokumentation.
Präzise und georeferenzierte Bestandsaufnahme erforderlich.

Projektdaten

Projektdaten: Gesamtes Kirchengebäude inkl. Kirchturm und Dachflächen
Projektdaten: 4 Grundrissebenen sowie Längs- und Querschnitte
Fassadenansichten im Maßstab 1: 50

Lösungen

3D-Laserscan und photogrammetrische Drohnenbefliegung.
Georeferenzierte Punktwolke als Planungsgrundlage.

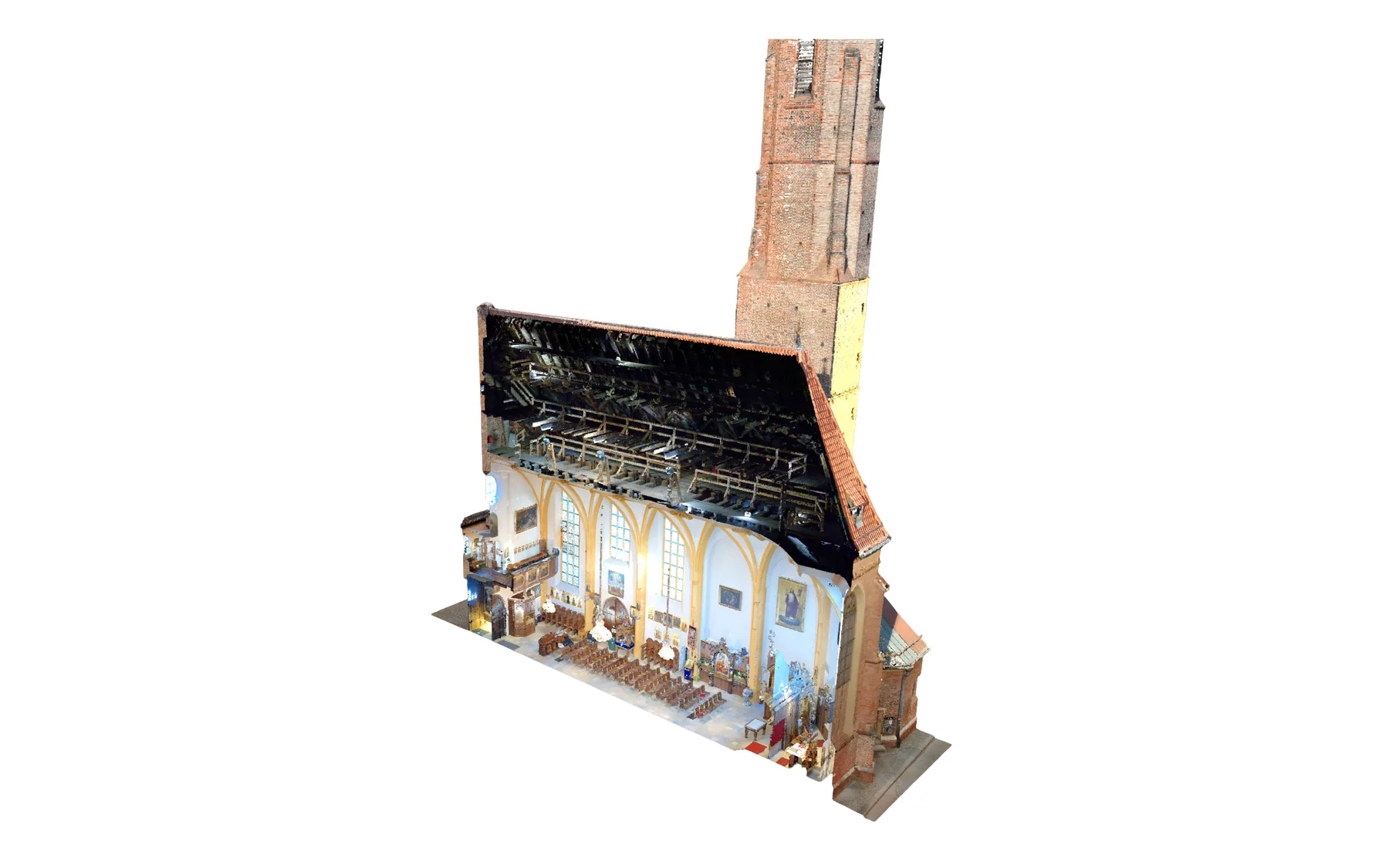

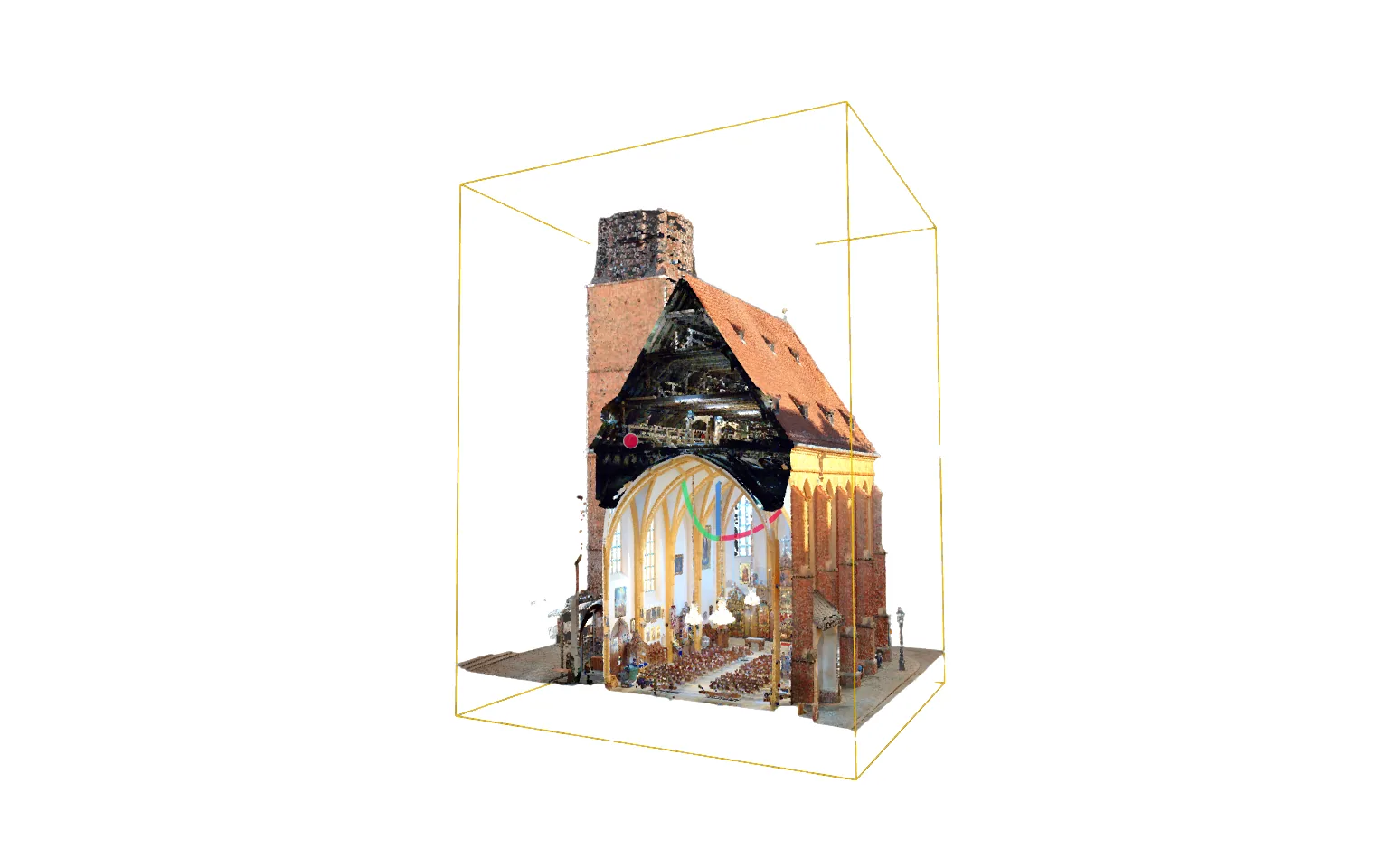

Ableitung von Grundrissen, Schnitten und Fassadenansichten.

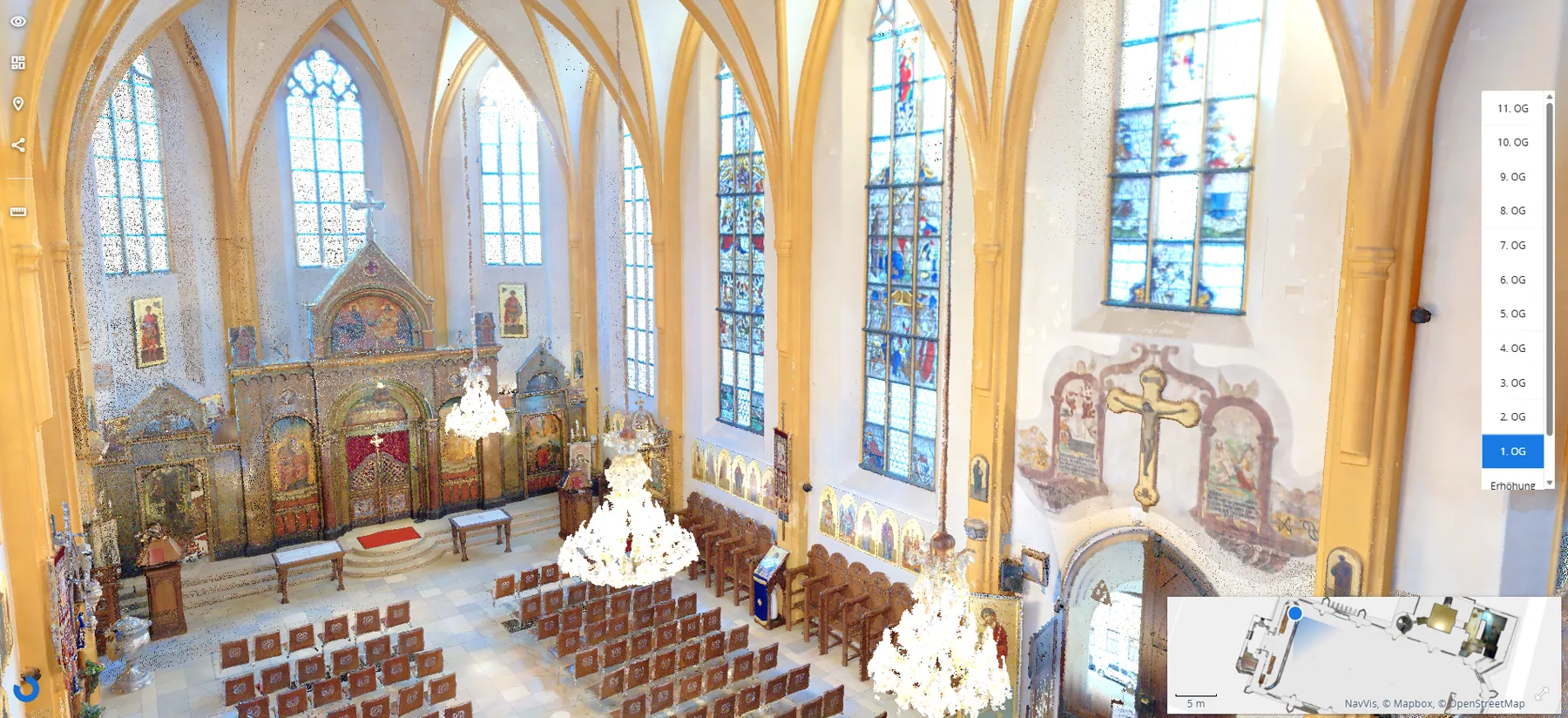

Hosting & Kollaboration über landscape3d.de mit Punktwolken, 360°-Tour, Messungen, Annotationen und Dokumentation.
Vollständige digitale Bestandserfassung der Kirche.
Erstellung präziser Grundrisse, Schnitte und Fassaden.

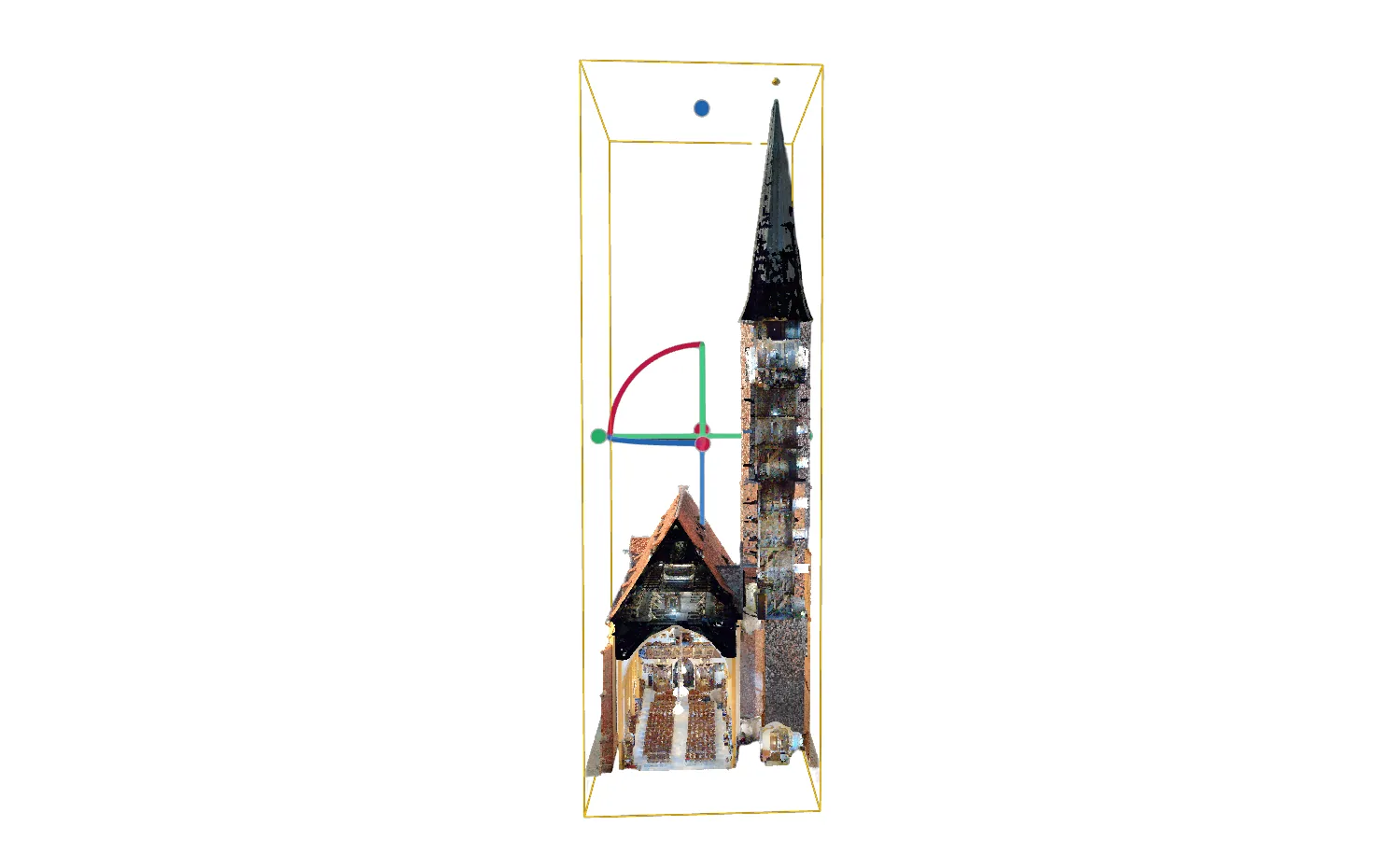

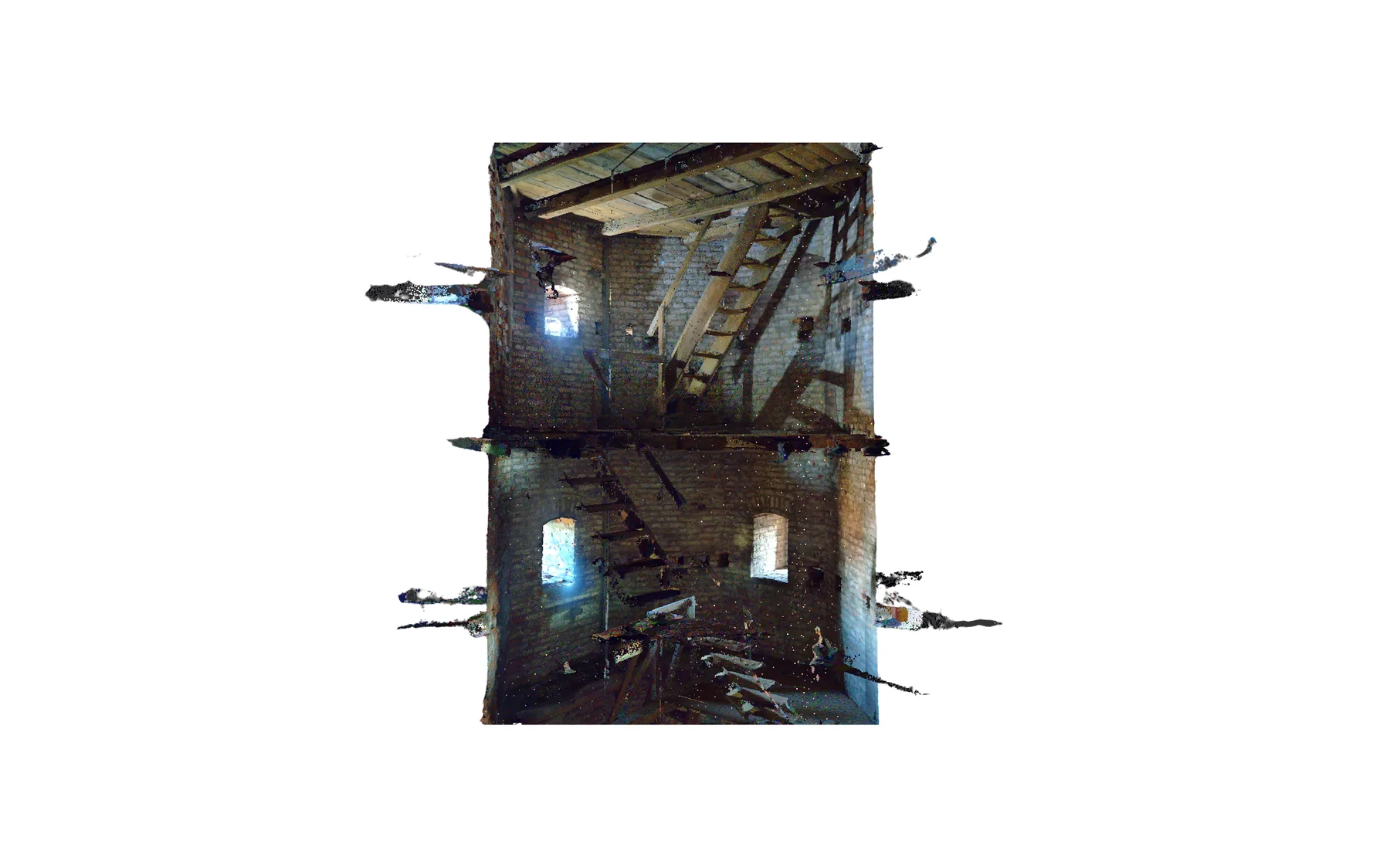

Erfassung von Innenräumen, Dachflächen und Kirchturm.
Digitale Begehung und georeferenzierte Planungsgrundlage.
Zentrale Datenbasis für die weitere Sanierungsplanung.

Eingesetzte Technologien

Terrestrischer 3D-Laserscanner
UAV-Photogrammetrie
Georeferenzierte Punktwolke (E57 / LAS)
2D-Planableitung nach DWG
Landscape Cloud-Plattform
