Anforderungen
- Sanierungsbedürftige Tiefgarage ohne belastbare Bestandsdokumentation.
- Schäden, Setzungen und Bodengefälle mussten hochpräzise erfasst werden.
- Ein sehr enger Projektzeitraum von nur zwei Wochen bis zur Planungsübergabe.
Öffentliche Hand · Sanierung
Präzise Planunterlagen für eine Tiefgaragen-Sanierung
6.000 m² Tiefgarage in zwei Wochen erfasst: Punktwolke, Höhenmodell und Sanierungspläne als eine gemeinsame Datengrundlage – geliefert über Landscape.
Höhenunterschiede im Bereich von 0–2 cm nachweisbar machen, die Steigung der Zufahrtsrampe normkonform belegen – und dabei den ganzen Prozess von der Aufnahme bis zu den 2D-Sanierungsplänen in zwei Wochen abliefern.
Projektbilder – Freistaat Bayern – Staatliches Bauamt München
Projektdaten
- Gesamtfläche: ≈ 6.000 m²
- Projektlaufzeit: 2 Wochen
- Ausgabeformate: .e57, .las, .dwg, Höhenmodell
Lösungen

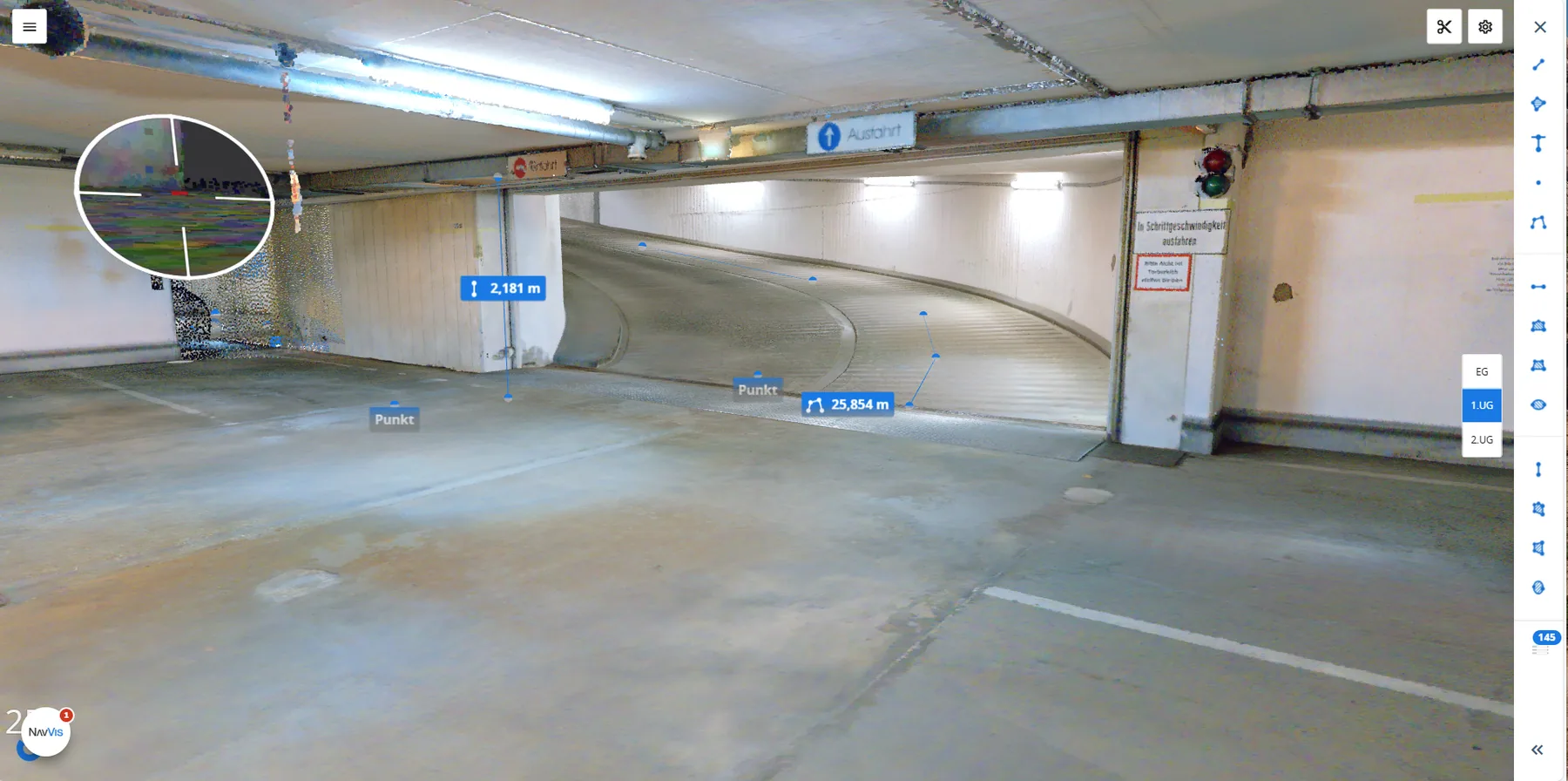

- Vollflächiger 3D-Laserscan mit NavVis VLX 3.
- Hochpräzise Georeferenzierung und Bereinigung der Punktwolke.
- Ableitung von Grundrissen, Schnitten und Ansichten direkt aus der Punktwolke.
- Generierung eines Höhenmodells zur Analyse von Fließrichtungen und Höhendifferenzen.

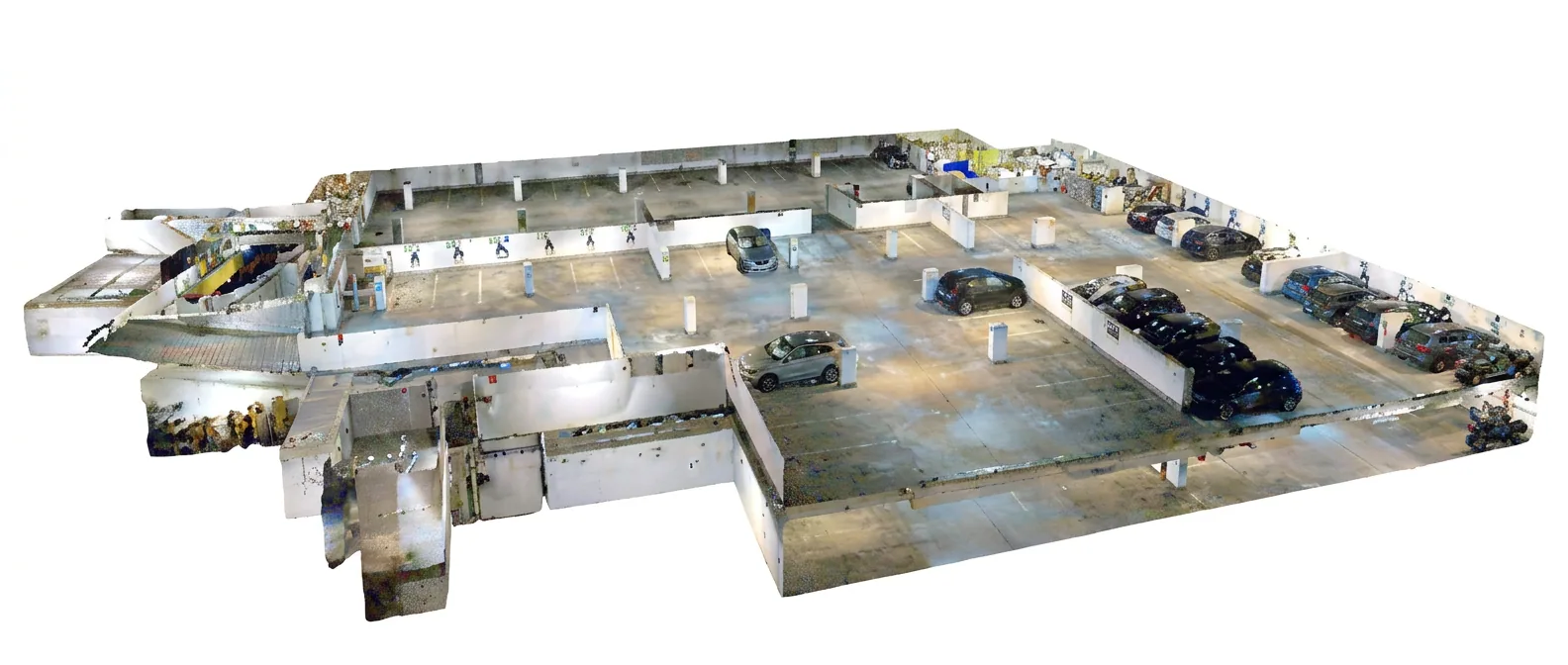

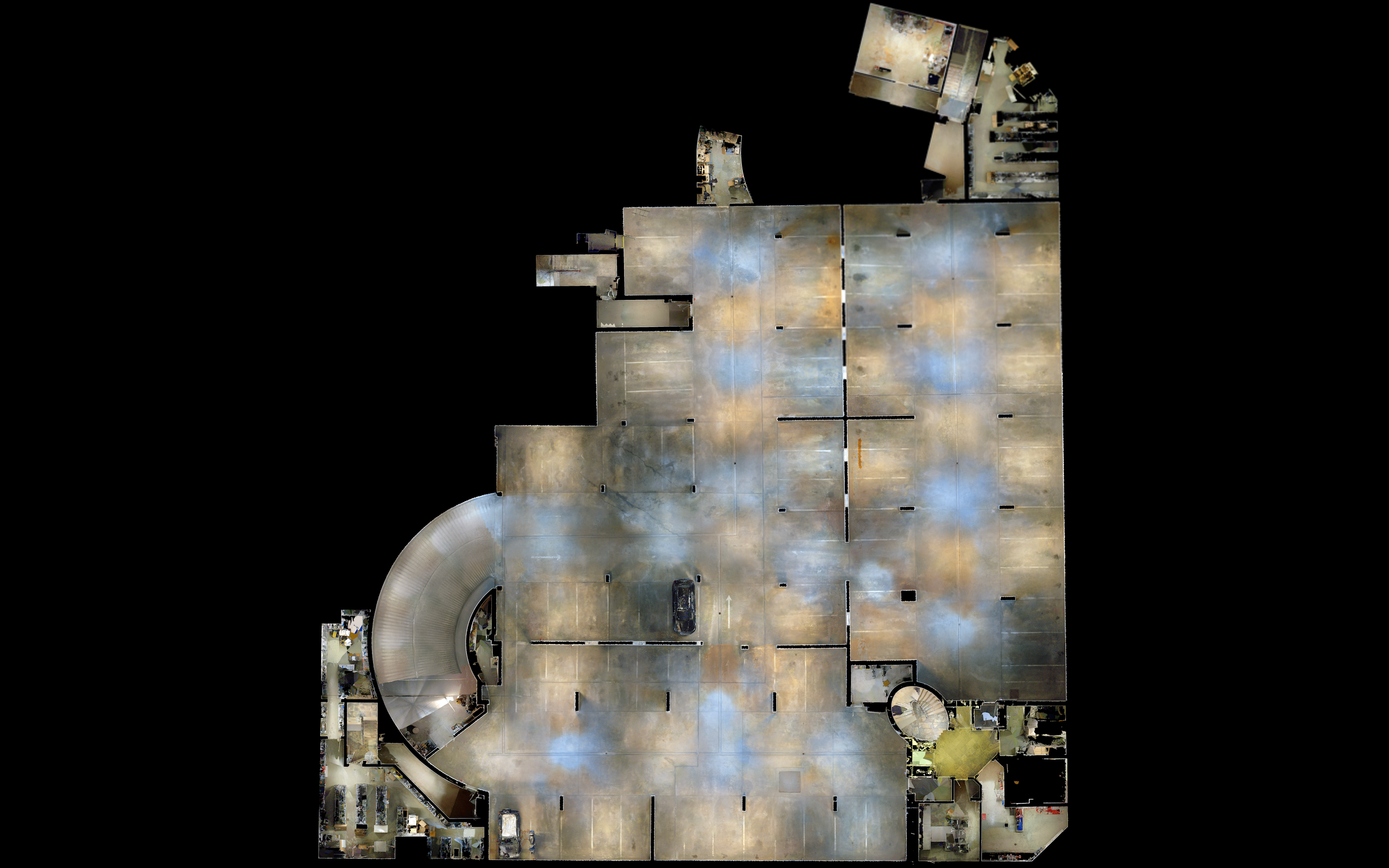

- Bereinigte, georeferenzierte Punktwolke der gesamten Tiefgarage.

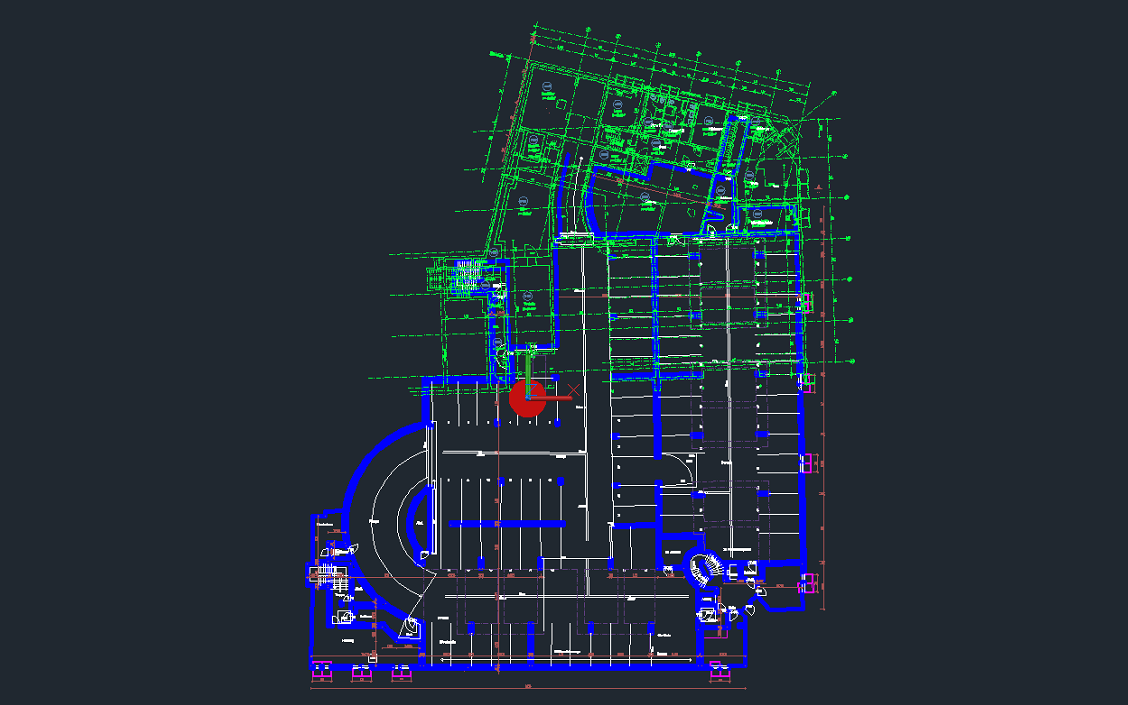

- 2D-Pläne (Grundrisse, Schnitte, Ansichten) als Sanierungsgrundlage.

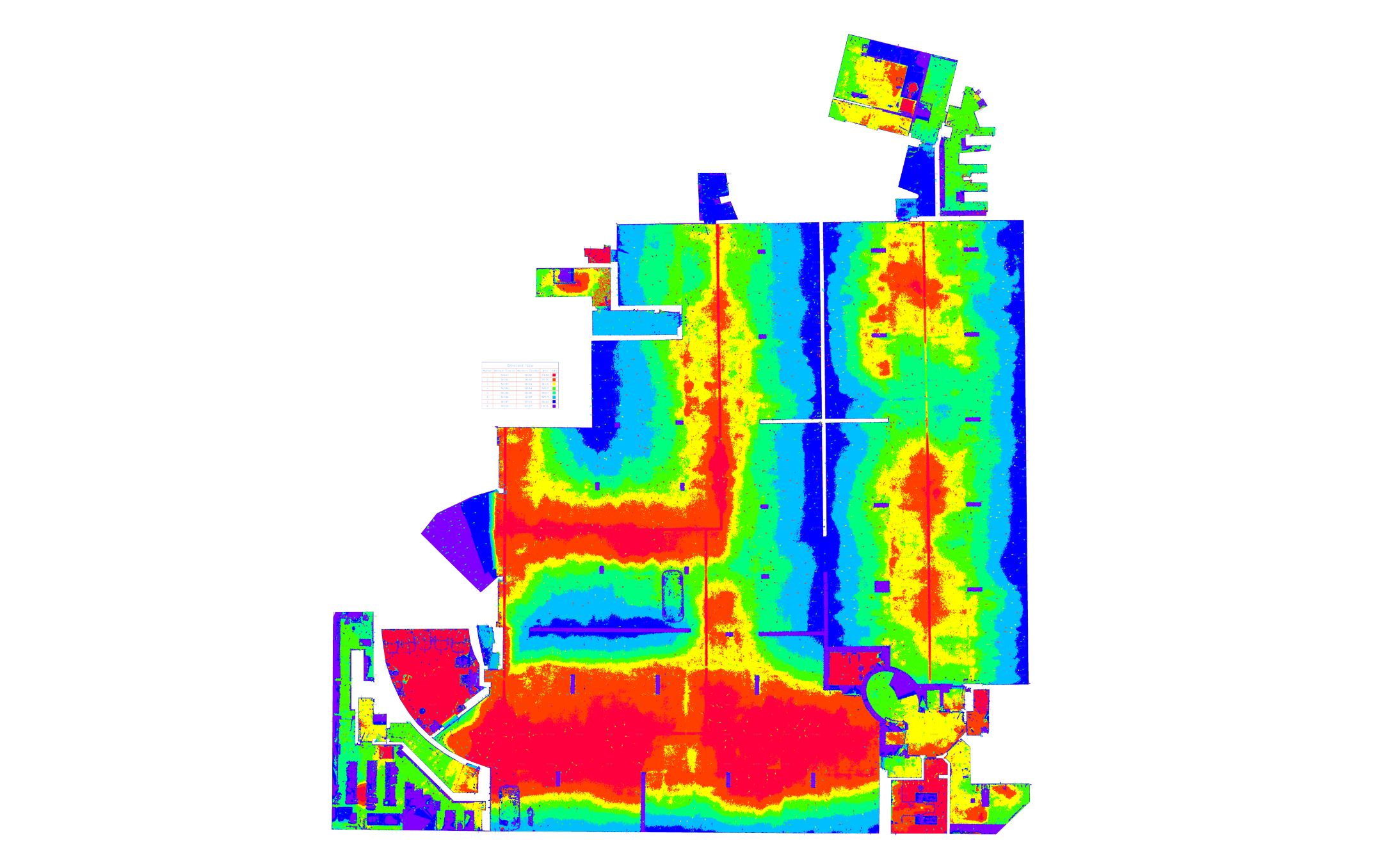

- Höhenmodell zur Bewertung von Wasserfließrichtungen im Millimeterbereich.
- Dokumentierte Steigungsberechnung der Auffahrtsrampe inklusive Normabgleich.
Eingesetzte Technologien
- NavVis VLX 3 Laserscanner
- Punktwolken-Formate E57 und LAS
- 2D-Ableitung nach DWG
- Höhenmodell im 2,5 × 2,5 m Raster und als 3D-Surface
